中石油乌鲁木齐石化分公司定量装车系统

新望达定量装车2022-08-26
Please wait...

  中国石油天然气股份有限公司乌鲁木齐石化分公司(简称乌鲁木齐石化公司)地处乌鲁木齐市米东区,公司始建于1975年4月(前身为乌鲁木齐石油化工总厂),是集炼油、化肥、化纤、化工、塑料于一体的石油化工化纤生产基地,为中国石油天然气集团公司的一类企业。

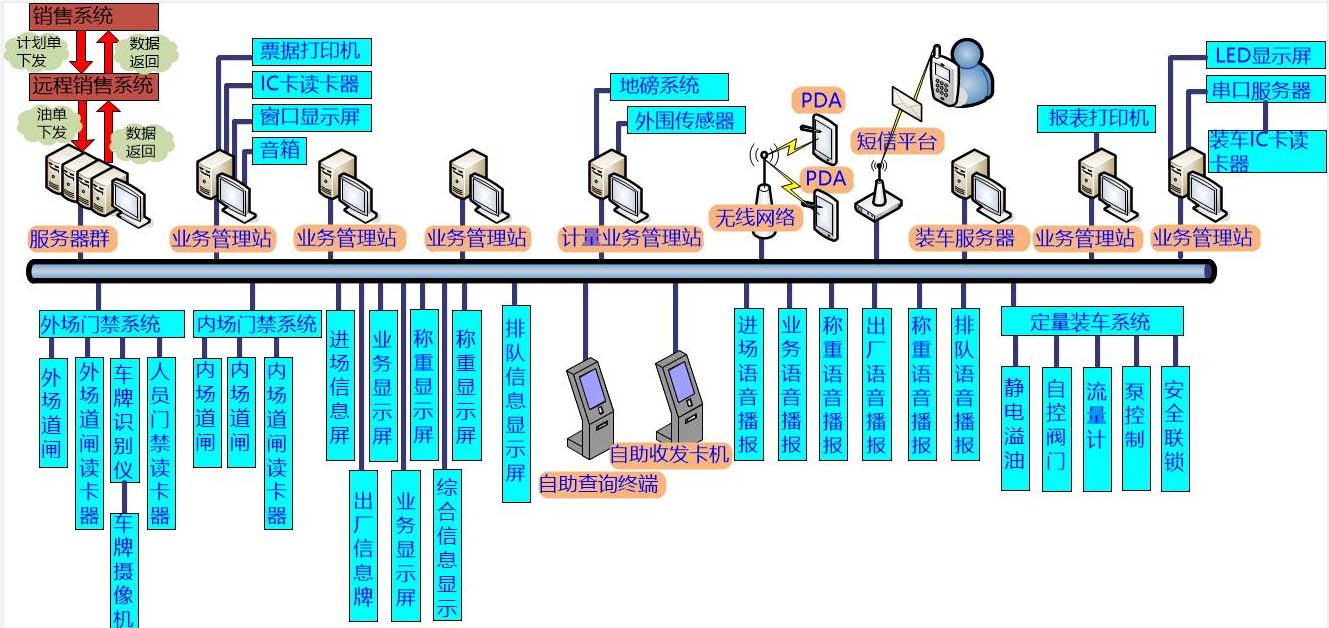

  定量装车系统包括PLC控制系统、排队叫号系统、门禁控制系统、地磅计量系统、开票制卡系统等五个部分。

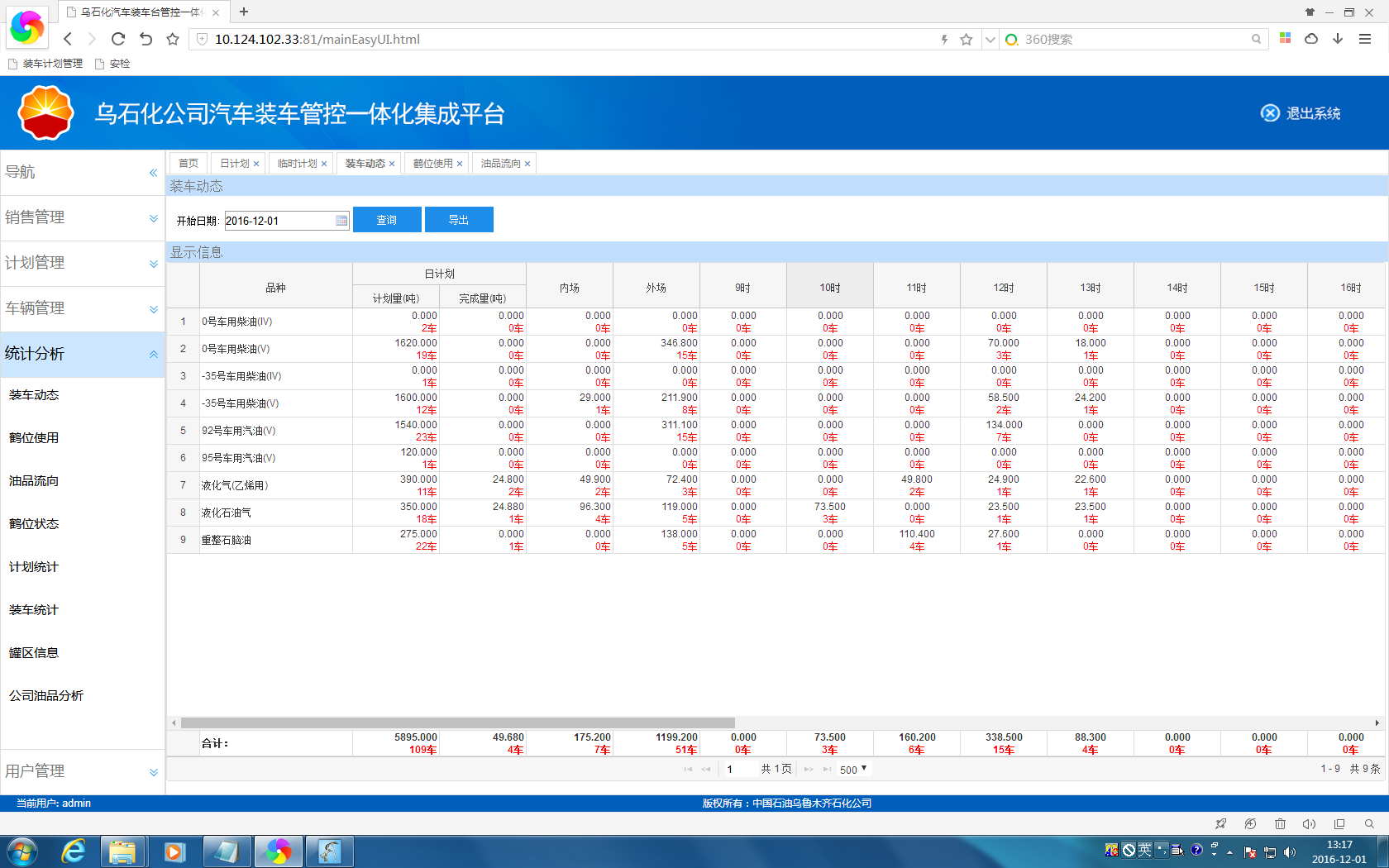

  PLC控制系统:控制系统由PLC和操作站组成,操作站包括3台计算机,一台开票计算机,放置在窗口,带打印机和读卡器,一台为鹤位监控操作站(使用AB的组态软件),和PLC通讯,实时监控鹤位的状态、燃气浓度报警、压力等信号。一台为IC卡监控计算机,监控装车读卡器的数据(在未装车时读取读卡器的数据,在装车时,下发装车实时数据到读卡器)、通过OPC读取装车实时数据并存储。PLC控制鹤位发油、采集可燃气报警、压力等信号。

  开票制卡系统:开票软件可以输入介质、单位、车牌号、装车量、鹤位号、预付金额等信息。开票生成IC卡、打印发油单。开票计算机还具有叫号功能,连接窗口显示屏、音箱等。

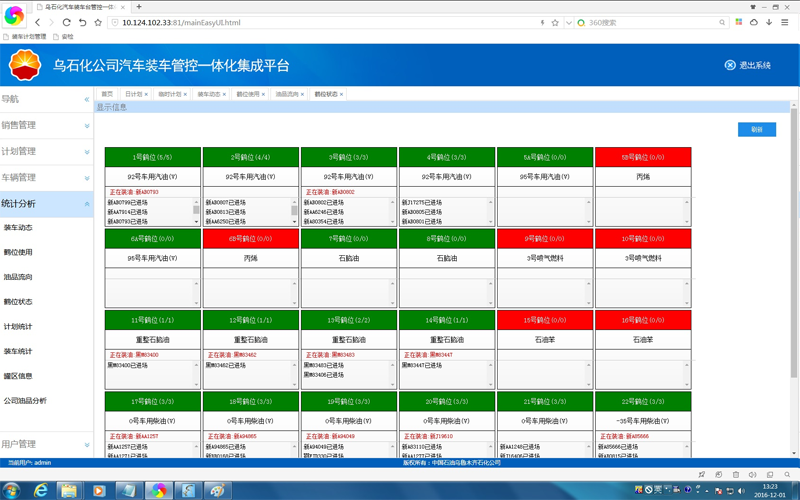

  鹤位监控操作站:为AB的组态软件,可以显示鹤位的实时状态、可燃气浓度、压力等信号。可以控制装车的启动、暂停、结束等。

  IC卡监控计算机:30个鹤位的读卡器均通过串口服务器连接到该计算机中(虚拟串口,通过网口连接),每5个读卡器为一组,共使用6个串口。有读卡操作时,读取卡中数据,如果为正确鹤位和正确数据,下发装车数据到PLC中。连接大厅LED显示屏,显示鹤位状态(鹤位号、介质类型、状态(空闲、已分配、加油时显示当前装车量))。

  叫号系统包括叫号机、取号机、窗口显示屏、外置大屏幕、功放、音箱等。取号机安装在司机休息大厅,使用网线连接到控制室的交换机上。叫号机使用软件叫号的方式,运行在开票计算机上,窗口显示屏、功放等连接在开票计算机上。开票计算机正常的界面为叫号界面,叫号界面实时显示排队的人数,同时读取PLC中鹤位的状态(通过OPC),当有人排队并且有空闲的装车鹤位时,提示可以叫号。叫号后,窗口显示屏显示当前的叫号,音箱会提示该号码到窗口办理。

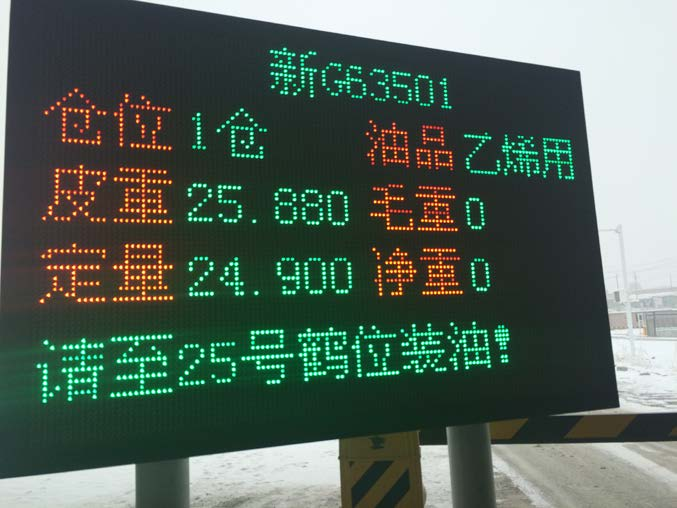

  门禁系统包括出入口道闸、车辆检测器(含地感)、地磅道闸、出入口读卡器、出入口摄像头、车牌识别、补光灯、人员门禁(两个读卡器、电磁锁、不锈钢门)、Dell工作站等组成。

  人员门禁:人员门禁的读卡器连接到工作站。

  地磅系统包括地衡、地衡二次表、红外探测器、道闸等。道闸的控制采用遥控器控制的方式。

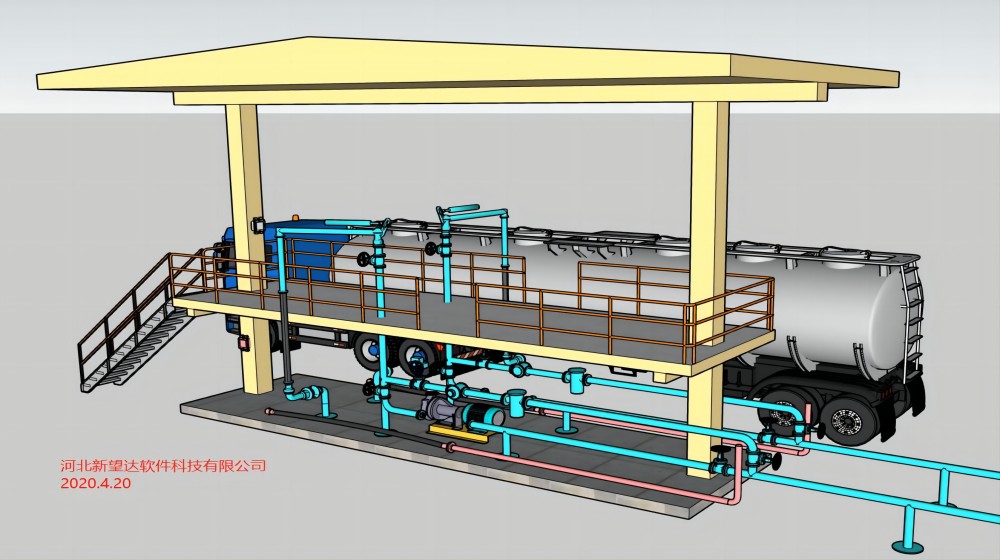

  装车系统包括流量计、单控气动阀、静电接地和溢油报警器(上下装)、IC卡读卡器、3个按钮、三个指示灯。

  流量计使用分体式安装,24V供电,脉冲信号直接连接到PLC。

  单控气动阀由PLC控制,PLC和单控阀之间加装按钮,可紧急关闭阀门。

  静电接地和溢油报警器分两种类型:上下装均可和下装静电接地报警器。上下装的报警器接地夹和溢油探头接入报警器,由报警器输出报警信号。下装静电接地报警器只有接地报警信号。采用24V电源。

  读卡器:读卡器采用24V供电,信号进入串口服务器。

  3个按钮:启动、暂停、停止。启动和停止按钮为非自锁按钮,接入PLC,暂停按钮为带自锁按钮,接阀门和PLC之间,可以紧急切断阀门。

  现场设备还包括12台可燃气体报警器、3台差压变送器、19台压力变送器。
